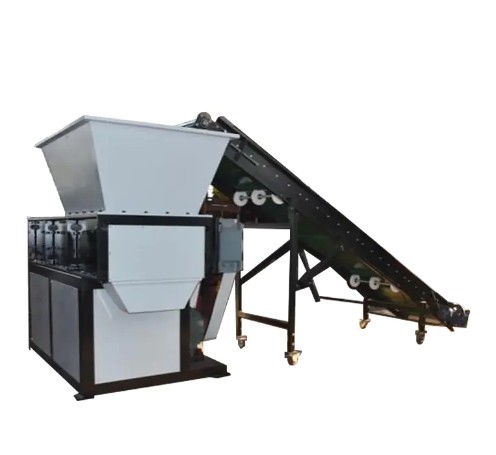

산업용 파쇄기 특수 합금 커터가 장착된 2개의 역회전 샤프트를 활용하여 적용 전단, 찢김 및 압출 동시에 힘을 가해 대형 고형 폐기물을 제어 가능한 입자 크기로 분해합니다. 단일 샤프트 파쇄기와 비교하여 이중 샤프트 모델은 다음과 같은 이점을 제공합니다. 30%~50% 더 높은 효율성 중공자재, 고경도 금속, 대형 폐기물 처리 시 에너지 소비를 절감합니다. 10%~15% . 폐플라스틱, 고철, 폐타이어, 폐전자제품 재활용 라인의 핵심 전처리 장비로 사용됩니다.
작동 원리 및 핵심 기계 메커니즘
산업용 분쇄기는 단순한 분쇄기가 아닙니다. 그것은 재료역학 원리에 기초하여 정밀하게 설계된 기계입니다. "전단 응력은 재료의 강도 한계를 초과해야 합니다." 모터는 견고한 유성 기어 감속기를 구동하여 회전 속도를 낮춥니다. 15~40RPM 매우 높은 토크를 출력하면서 강력한 절삭력을 생성합니다.
전단, 찢김, 압출의 시너지 작용
물질이 V자형 분쇄실에 들어가면 세 가지 기계적 작용을 거칩니다.
- 전단력: 움직이는 커터는 가위와 유사하게 간격이 0인 고정 커터를 통과합니다. 타이어, 금속, 단단한 플라스틱에 이상적입니다.
- 인열력: 후크형 절단기는 재료가 파손될 때까지 재료를 잡아 늘입니다. 직물, 직물 가방 및 섬유 폐기물에 이상적입니다.
- 압출력: 재료는 두 롤러 사이에서 압축되고 분쇄됩니다. 속이 빈 용기와 부피가 큰 쓰레기에 이상적입니다.
토크와 속도의 엔지니어링 균형
토크(T)는 파쇄기 성능의 핵심 지표로, 다음과 같이 계산됩니다. T = (P × 9550) / n . 예를 들어, 100kW 모터가 작동 중 80RPM 20:1 기어박스를 통해 대략적으로 생산됩니다. 11,937N·m of torque—sufficient to cut steel-belted radial tires. 대조적으로, 1,500RPM의 동일한 100kW 모터(과립기에서와 같이)는 약 636N·m만 생산하므로 이러한 거친 재료에서는 즉시 정지가 발생합니다.
주요 구조 설계가 파쇄 성능을 결정하는 방법
커터 소재 및 기하학적 디자인
커터는 특수 합금강(예: 고속도강 또는 공구강)으로 단조된 후 정밀 가공 및 열처리되어 다음과 같은 경도를 얻습니다. HRC 55–60 . 커터 두께 옵션에는 다음이 포함됩니다. 15mm, 20mm, 40mm, 75mm, 100mm , 사용자 정의 가능한 발톱 수 및 배열이 있습니다. 독특한 나선형(쉐브론) 패턴은 1밀리초마다 1~2개의 커터만 재료에 맞물리도록 하여 모터를 멈출 수 있는 충격 과부하를 방지합니다.
대각 육각 회전축
강력한 회전 샤프트는 고강도 특수강으로 가공되어 스플라인을 통해 연결된 대형 각도 육각형 기둥으로 가공되어 균일한 토크 분배와 현저하게 연장된 서비스 수명을 보장합니다. 이 구조는 높은 비틀림 응력을 견디므로 완전한 차량 쉘 및 대구경 파이프와 같은 대형 원자재를 사전 분쇄 없이 직접 공급할 수 있습니다.
구동 시스템: 유압과 전기 비교
| 비교항목 | 유압 드라이브 | 가변 주파수 모터 드라이브(VFD) |
|---|---|---|
| 에너지 효율성 | 대략. 75% | 대략. 95% |
| 저속 고토크 | 훌륭합니다. 과열에 저항 | 좋음 |
| 자동 역회전 방지 | 매우 빠른 응답 | 빠른 응답 |
| 유지관리 비용 | 높음 (기름누출 방지 필요) | 낮은 |
| 최고의 애플리케이션 | 무거운 고철, 유해 폐기물 | 플라스틱, 타이어, 일반 고형폐기물 |
적용 가능한 재료 범위 및 일반적인 응용 시나리오
이중 샤프트 파쇄기는 다음보다 더 많은 것을 처리할 수 있습니다. 10개 주요 카테고리 거의 모든 고형 폐기물 재활용 분야를 포괄하는 재료:
적용 가능한 폐기물의 10가지 주요 범주
- 차량 부품: 폐 타이어, 휠 허브, 오일 필터, 엔진 쉘, 두께 10mm 미만의 강판;
- 드럼 제품: 플라스틱 드럼, 금속 드럼, 페인트 드럼, IBC 토트, 포장 드럼;
- 금속 제품: 알루미늄 프로파일, 음료 캔, 알루미늄 스크랩, 스크랩 강철, 구리 시트;
- 거부 카테고리: 가정 쓰레기, 부엌 쓰레기, 산업 쓰레기, 정원 쓰레기;
- 플라스틱 제품: 플라스틱 파이프, 부품, 병, 프레임, 블록, 필름 롤, 직포 백;
- 목재와 종이: 나뭇가지, 그루터기, 건물 템플릿, 나무 블록, 신문, 판지, 골판지;
- 전자 및 전기 제품: Refrigerator shells, circuit boards, computer housings, CDs, waste TVs, washing machines;
- 유리 제품: 유리솜, 유리 컵, 유리 강화 플라스틱 제품;
- 의료 폐기물: 소형 의료기기, 임상 폐기물, 의약품 폐기물, 감염성 폐기물, 주사기형 폐기물;
- 위험 물질: 고체 유해 폐기물, 오염 물질 함유 드럼, 액체-고체 혼합 폐기물, 에어로졸, 산업 슬러지, 방사성 폐기물 및 핵 연료봉.
산업별 응용 사례
중고 타이어 재활용: 이중 샤프트 파쇄기는 1차 파쇄를 수행하여 타이어를 50~100mm 스트립으로 절단한 다음, 단일 샤프트 2차 파쇄를 수행하여 열분해 또는 고무 분말 생산을 위해 10~20mm 칩으로 만듭니다. 처리 능력 도달 시간당 타이어 750~2,800개 모델에 따라.
WEEE(전자 폐기물) 처리: 냉장고 및 세탁기와 같은 대형 가전제품의 경우 이중 샤프트 분쇄기가 전체 장치를 직접 수용합니다. 자기 및 와전류 분리와 결합하여 철, 알루미늄 및 플라스틱의 효율적인 회수를 달성합니다. 파쇄 후 용량은 다음과 같이 감소합니다. 60%~80% , 운송 및 보관 비용을 크게 절감합니다.
쓰레기 유래 연료(RDF/SRF) 생산: 산업 폐기물, 폐플라스틱, 사용한 직물은 잘게 분쇄되어 아래로 내려갑니다. 50mm 시멘트 킬른 공동 처리를 위한 대체 연료로 사용됩니다. 이중 샤프트 분쇄기는 1차 분쇄 단계 역할을 하여 다음과 같은 처리량을 달성합니다. 시간당 8~20톤 .
주요 선택 매개변수 및 기술 지표
선택할 때 산업용 분쇄기 , 다음 핵심 매개변수를 평가하여 기계가 재료 특성, 용량 요구 사항 및 다운스트림 프로세스와 일치하는지 확인하십시오.
| 매개변수 카테고리 | 소형 장비 | 중장비 | 대형장비 |
|---|---|---|---|
| 설치된 전력 | 15~30kW | 30~75kW | 75~200kW |
| 처리능력 | 0.5~2t/h | 2~8t/h | 8~20t/h |
| 샤프트 속도 | 15~25RPM | 10~20RPM | 8~15RPM |
| 출력 입자 크기 | 20~100mm | 20~100mm | 30~200mm |
| 커터 수명 | 대략. 800–1,200 hours (re-sharpenable 3–5 times) |
다섯 가지 중요한 선택 질문
- 재료 유형 및 형태: 필름, 경질 플라스틱, 금속 또는 혼합 폐기물?
- 최대 공급 크기: 호퍼 치수와 샤프트 직경을 결정합니다.
- 목표 출력 크기: 스크린 제어가 필요한가요(단일 샤프트) 아니면 거친 파쇄만 필요한가요(이중 샤프트)?
- 용량 요구 사항: 시간당 처리량 또는 일일 톤수;
- 다운스트림 프로세스: 세척 라인, 펠렛화기 또는 직접 소각/매립에 연결됩니다.
유지보수 필수사항 및 장기 비용 관리
정기 유지 관리 주기
커터 검사 및 샤프닝 주기는 일반적으로 다음과 같이 발생합니다. 200~500시간 작동 , 재료 경도에 따라 다릅니다. 스크린(장착된 경우)의 마모 및 눈부심 여부를 정기적으로 검사해야 합니다. 기어박스 오일은 제조업체 일정에 따라 교체해야 합니다. 유압 시스템(장착된 경우)에는 씰 무결성 검사가 필요합니다. 계획된 절단기 교체 가동 중단 시간은 일반적으로 2~4시간 훈련받은 승무원을 위해.
총 수명주기 비용 절감 전략
시작, 정지, 역회전 및 과부하 자동 역회전 기능을 갖춘 PLC 자동 제어 시스템은 걸림 및 모터 소손을 효과적으로 방지합니다. 4층 베어링 씰 시스템은 금속 파편이 그리스와 접촉하는 것을 차단하여 베어링 수명을 연장합니다. 분할형 하우징과 조립된 베어링 시트를 사용하면 이동 절단기, 고정 절단기 및 베어링을 신속하게 분해 및 재조립할 수 있어 유지 관리 시간과 인건비가 크게 절감됩니다.
기술 동향 및 지능형 업그레이드
산업용 파쇄기 향해 진화하고 있다 지능, 저소음 작동 및 모듈성. 새로운 모델에는 실시간 커터 마모 모니터링을 위한 센서가 통합되어 있으며, PLC 피드백은 자동으로 이송 속도를 조정하거나 경고를 트리거합니다. 소음 제어 기술로 작동 소음을 최저 수준으로 줄입니다. 75dB , 실내 환경 요구 사항을 충족합니다. 모듈식 설계를 통해 재료 변경에 따라 샤프트 어셈블리를 신속하게 교체할 수 있으므로 단일 기계에서 다용도 사용이 가능하고 투자 수익이 향상됩니다.
