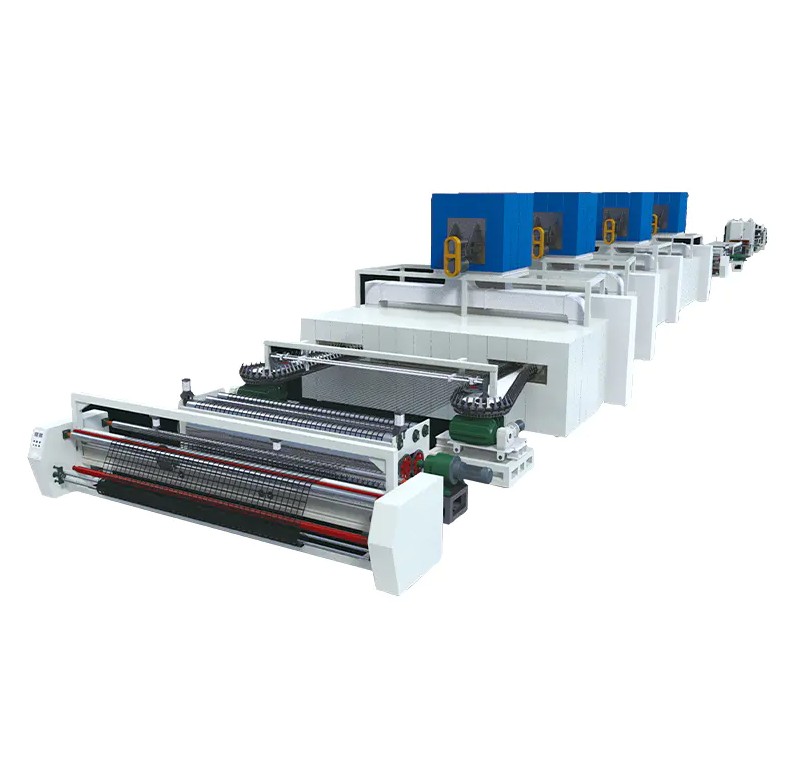

A 양방향 지오그리드 생산 라인 폴리프로필렌(PP) 또는 폴리에틸렌(PE) 시트를 자동 연신 및 용접 공정을 통해 양방향으로 높은 인장 강도를 갖는 그리드 구조의 소재로 변환합니다. 이 생산 라인은 지오그리드의 기계적 특성, 치수 안정성 및 엔지니어링 적용 가능성을 직접 결정하므로 도로 보강, 연약 지반 처리 및 경사 보호 응용 분야를 위한 대체할 수 없는 제조 기반이 됩니다.
핵심 기술 원칙 및 프로세스 흐름
원료 압출 및 시트 성형
생산 라인은 압출기를 통해 PP 또는 PE 펠렛을 가열 및 용융한 후 T-다이를 통해 균일한 시트를 형성하는 것으로 시작됩니다. 압출 온도는 일반적으로 다음 사이에서 제어됩니다. 200°C 및 240°C , 용융유량(MFR)이 다음 범위 내로 유지됨 1.5~3.0g/10분 시트의 질서 있는 분자 사슬 배열을 보장하여 후속 이축 연신을 위한 기반을 마련합니다.
천공 및 이축 연신
정밀 천공 후 시트는 이축 연신 장치로 들어갑니다. 세로 방향 신장 비율은 일반적으로 다음과 같습니다. 5~8회 , 가로 신장 비율의 범위는 다음과 같습니다. 4~6회 . 내의 연신 온도를 조절함으로써 120°C ~ 160°C , 폴리머 사슬은 양방향을 따라 고도로 배향되어 우수한 기계적 특성을 갖는 격자 구조를 형성합니다. 일반적인 제품은 다음과 같은 세로 방향 인장 강도를 달성합니다. 30kN/m ~ 120kN/m 횡인장강도 30kN/m ~ 120kN/m .
열 설정 및 권선
늘어난 지오그리드는 내부 응력을 제거하기 위해 열 설정을 거치며, 설정 온도는 일반적으로 140°C 및 170°C 다음 기간 동안 2~5초 . 그런 다음 냉각 롤러를 통과하여 실온에 도달한 후 자동 와인더에 의해 지정된 길이로 감겨집니다. 전체 생산 라인은 분당 3~8미터 , 제품 사양 및 신축률에 따라 다릅니다.
주요 성능 매개변수 및 엔지니어링 애플리케이션 비교
다양한 엔지니어링 시나리오에 따라 양방향 지오그리드에 대한 성능 요구 사항이 크게 달라집니다. 아래 표에는 일반적인 응용 분야에 대한 제품 사양 참조가 나열되어 있습니다.
| 적용분야 | 인장강도(kN/m) | 메쉬 크기(mm) | 롤 폭(m) | 일반적인 응용 |
|---|---|---|---|---|
| 고속도로 노반 보강 | 30 - 60 | 25×25 ~ 40×40 | 3.9 - 5.0 | 아스팔트 포장 반사 균열 제어 |
| 철도 밸러스트 안정화 | 50 - 80 | 30×30 ~ 50×50 | 3.9 - 5.3 | 밸러스트 트랙 하위 밸러스트 보강 |
| 연약지반 처리 | 80 - 120 | 40×40 ~ 65×65 | 3.9 - 6.0 | 해안 갯벌 및 습지 노반 |
| 경사면 보호 엔지니어링 | 40 - 80 | 25×25 ~ 50×50 | 3.9 - 5.0 | 산 경사면 보호 및 옹벽 보강 |
| 매립 폐쇄 | 60 - 100 | 30×30 ~ 50×50 | 3.9 - 5.3 | 클로저 커버 레이어 안정화 |
생산 라인 자동화 업그레이드를 통한 효율성 향상
현대 양방향 지오그리드 생산 라인s 원료 공급부터 완제품 권취까지 완전 자동화 제어를 실현했습니다. 기존의 반자동 장비와 비교하여 차세대 생산 라인은 다음 영역에서 획기적인 발전을 이루었습니다.
- 생산 효율성 증가 40% ~ 60% , 단일 라인 연간 용량에 도달 3,000~5,000톤
- 제품 두께 균일성 제어 ±0.05mm , 인장 강도 변화가 ±3%
- 원료 가동률이 이상으로 향상되었습니다. 95% , 가장자리 트림 재활용 및 재사용이 초과됨 90%
- 에너지 소비량 감소 20% ~ 30% , 단위제품의 소비전력은 다음과 같이 제어된다. 350~450kWh/톤
- 운영자 요구 사항이 다음과 같이 감소되었습니다. 50% , 만 2 ~ 3 모니터링을 위해 교대당 필요한 기술자
폭이 다음과 같은 표준 생산 라인을 사용합니다. 5미터 그리고 설계 속도는 5미터 per minute 예를 들어 일일 용량은 7~10톤 (제품 사양에 따라 다름) 5년 전 유사 장비에 비해 거의 두 배 가까이 증가한 수치입니다.
중요한 품질 관리 포인트
온라인 검사 시스템
고급 생산 라인에는 레이저 두께 측정기, 적외선 온도 센서 및 비전 검사 시스템이 장착되어 시트 두께, 연신 온도 및 그리드 무결성을 실시간으로 모니터링합니다. 두께편차를 초과하는 경우 ±0.08mm 또는 온도가 다음과 같이 설정값에서 벗어납니다. ±5°C , 시스템은 자동으로 프로세스 매개변수를 경보하고 조정합니다.
완제품 검사기준
각 제품 배치는 GB/T 17689 또는 ASTM D6637 표준에 따라 샘플링 및 검사를 받아야 합니다. 검사 항목은 다음과 같습니다.
- 세로 및 가로 인장 강도 및 신장 테스트
- 접합 강도 테스트(접합 박리력은 도달해야 함) ≥50N )
- 카본 블랙 함량 측정(표준 요구 사항 2% ~ 3% )
- 산화 유도 시간(OIT) 테스트( ≥20분 )
- 치수 안정성 테스트( 2% 이하 열 수축률)
산업 발전 동향 및 기술 발전
양방향 지오그리드 생산 라인은 지능화, 친환경 제조, 더 넓은 폭으로 진화하고 있습니다. 현재 산업 기술 발전의 특징은 다음과 같습니다.
- 지능형 제어: 통합 PLC 및 HMI 제어 시스템을 채택하여 연신 비율, 온도 및 속도의 폐쇄 루프 조절을 달성하고 제품 인증 비율은 이상으로 안정화됩니다. 98%
- 더 넓은 폭의 개발: 주류 생산 라인 폭은 기존보다 확장되었습니다. 3.9미터 에 5.3~6.0미터 , 시공 조인트 수를 줄이고 설치 효율성을 향상시킵니다.
- 에너지 절약 및 소비 감소: 새로운 전자기 유도 가열 시스템은 기존의 저항 가열을 대체하여 예열 시간을 단축합니다. 30% 에너지 소비를 줄입니다. 15% ~ 20%
- 다기능 통합: 일부 생산 라인에는 초음파 용접 및 표면 코팅 기능이 통합되어 복합 지오그리드 생산이 가능하고 배수 및 누출 방지와 같은 포괄적인 응용 분야로 확장됩니다.
업계 통계에 따르면 전 세계 토목섬유 시장 규모는 180억 달러 2026년까지 양방향 지오그리드가 대략적으로 차지하는 비중 25% ~ 30% . 가속화된 기반 시설 건설에 힘입어 아시아태평양 지역은 양방향 지오그리드 생산 라인의 신규 설치량이 가장 많은 지역이 되었으며 연간 성장률은 8% ~ 12% .
조달 및 유지 관리 권장 사항
장비 선택 포인트
구매시 양방향 지오그리드 생산 라인 , 다음과 같은 기술적 지표를 검토해야 합니다.
- 최대 신축율이 목표 제품 강도 등급 요구 사항을 충족하는지 여부
- 온도 제어 시스템의 정확도가 다음 범위 내에 도달하는지 여부 ±2°C
- 금형 교환 시간이 이내로 제어되는지 여부 2시간 에 support flexible switching between multiple specifications
- 완전한 폐기물 재활용 및 펠릿화 시스템을 갖추고 있는지 여부
일일 유지 관리 요점
생산 라인의 장기간 안정적인 운영을 보장하려면 다음 유지 관리 절차를 권장합니다.
- 불순물이 막혀 용융 품질에 영향을 미치는 것을 방지하기 위해 매 교대마다 압출기 스크린을 청소하십시오.
- 매주 스트레칭 롤러 표면 마모를 확인하십시오. 마모가 초과되면 즉시 수리하십시오. 0.1mm
- 정확한 감지 데이터를 보장하기 위해 매달 온도 센서와 두께 게이지를 교정합니다.
- 감속기 윤활유 교체 및 분기마다 체인 장력 점검
- 신축률 교정 및 전기 시스템 절연 테스트를 포함하여 매년 포괄적인 정밀 검사를 수행합니다.
