A 과립기 압출, 절단, 분쇄 공정을 통해 느슨한 원료를 균일한 형태의 펠릿으로 변환하는 핵심 장비입니다. 이는 바이오매스 에너지, 화학 처리, 식품 생산, 의약품 및 농업 사료 산업에 널리 사용됩니다. 핵심 기능은 물질 흐름성, 부피 밀도 및 사용 안정성을 향상시키는 동시에 먼지 오염 및 운송 손실을 줄이는 것입니다. 적절하게 구성된 제립기는 다음과 같이 원료 활용도를 향상시킬 수 있습니다. 15% ~ 30% 펠릿 형성 속도를 이상으로 유지합니다. 95% , 현대 펠렛 생산 라인의 기술적 초석이 됩니다.
핵심 작업 원리: 원료부터 완제품 펠렛까지 4단계 공정
제립기의 작동은 공급 준비, 압출 성형, 길이 절단, 분쇄/크기 조정의 4가지 연속 단계로 나눌 수 있습니다. 각 단계의 공정 매개변수는 최종 펠렛의 물리적 특성과 외관 품질을 직접적으로 결정합니다.
먹이 준비 단계
원자재는 먼저 진동 공급 장치를 통해 기계에 균일하게 공급됩니다. 수분 함량이 높은 소재의 경우 본체 투입 전 사전 건조 처리를 거쳐 내부 수분을 조절합니다. 8% ~ 15% 압출 중 벽 접착이나 느슨한 펠렛 형성을 방지합니다. 공급 속도 안정성은 출력 변동에 직접적인 영향을 미치며 일반적으로 공급 편차를 내에서 제어해야 합니다. ±5% 설정값의.
압출성형단계
재료는 두 개의 회전 롤러 또는 나사의 강력한 압축을 통해 다이 구멍을 통과하여 연속 스트립을 형성합니다. 주요 제어 매개변수는 다음과 같습니다.
- 롤러 간격: 0.5mm ~ 2.0mm ; 너무 작으면 마모가 가속화되고, 너무 크면 펠릿 밀도가 부족해집니다.
- 압출 온도: 60°C ~ 120°C , 재료 용융 특성에 따라 동적으로 조정됨
- 다이 구멍 길이 대 직경 비율: 3:1 ~ 8:1 ; 비율이 높을수록 펠릿의 소형화가 향상되지만 이에 비례하여 에너지 소비가 증가합니다.
- 주 모터 전력: 일반적인 구성 범위는 다음과 같습니다. 55kW ~ 90kW , 용량 범위에 해당 200kg/h ~ 800kg/h
길이에 맞게 절단 및 연삭/크기 조정
스트립 재료는 합금 절단 블레이드로 설정된 길이로 절단된 후 표면 마무리를 위해 연삭 영역으로 들어갑니다. 블레이드 속도는 일반적으로 다음 사이로 설정됩니다. 800 및 1500rpm , 가변 주파수 속도 제어로 정확한 펠렛 길이 제어 2mm ~ 30mm 달성될 수 있습니다. 분쇄된 펠렛은 등급을 매기기 위해 진동 스크린을 통과해야 하며, 스크린 조리개는 일반적으로 다음과 같이 설정됩니다. 1.2배 완성된 펠렛의 크기 농도를 보장하기 위해 목표 입자 크기를 상한으로 설정합니다.

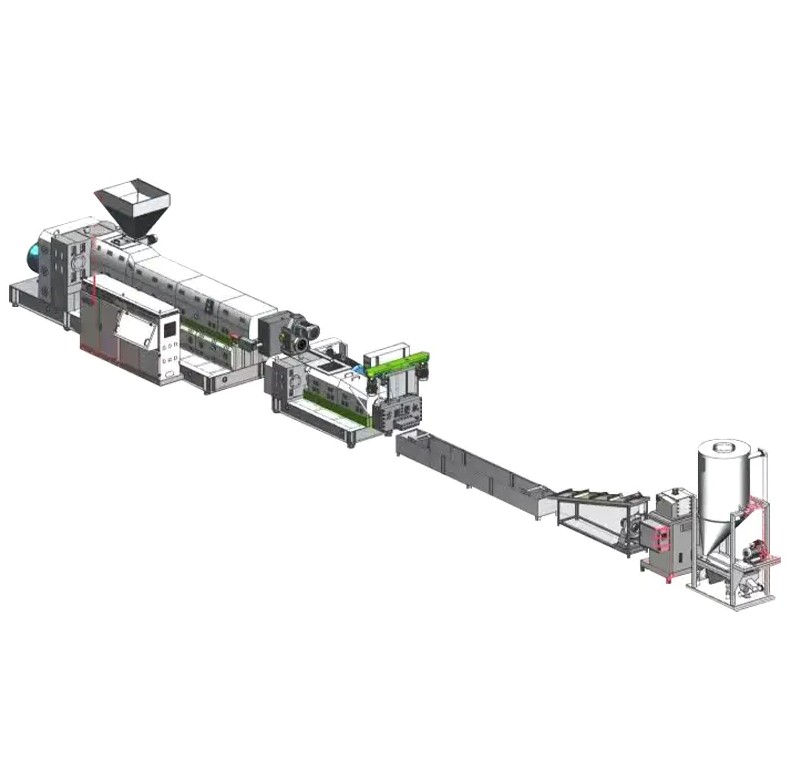

일반적인 장비 구성 및 성능 매개변수 비교
완전한 펠릿 생산 라인은 주 기계, 보조 장비 및 지원 시스템으로 구성됩니다. 각 단위의 선택은 원자재 특성, 생산 능력 목표 및 완제품 사양과 일치해야 합니다. 다음 표에서는 일반적인 구성 체계의 성능 매개변수를 비교합니다.
| 장비단위 | 주요 사양 | 성과 지표 | 기능 설명 |
|---|---|---|---|
| 주요 압출기 | 나사 직경 175mm, 감속비 1:20 | 모터 90kW , 용량 500kg/h | 코어 압출 성형 장치 |
| 압축 공급통 | 용량 720L, 가변 주파수 제어 | 모터 55kW , 공급 균일성 ±3% | 전처리 및 안정적인 공급 |
| 컨베이어 벨트 피더 | 길이 5m, 벨트 폭 600mm | 이송 속도 0.5~2.0m/s | 필름이나 느슨한 물질의 지속적인 이송 |
| 보조 압출기 | 나사 직경 175mm, 단일 스크린 다이 헤드 | 모터 30kW , 보조 가소화 | 2차 압출로 컴팩트성 향상 |
| 냉각수 탱크 | 스테인레스 스틸, 길이 4m | 수온 조절 15°C ~ 25°C | 접착 방지를 위한 신속한 성형 |
| 부는 건조 랙 | 고압 팬, 스테인리스 스틸 구조 2.5m | 공기압 ≥3000 Pa | 잔여 표면 수분 제거 |
| 갠트리 펠렛타이저 | 합금 호브 블레이드, 가변 주파수 속도 제어 | 속도 800~1500rpm | 정확한 길이 절단 |
| 스테인레스 스틸 보관함 | 고압 팬 이송, 용량 1m³ | 저장 용량 500kg | 완제품 완충 및 균질화 |
표에 나타난 바와 같이, 메인 압출기와 압축 피더 빈 사이의 동력비는 대략 다음과 같습니다. 1.6:1 , 출력을 보장하면서 안정적인 압출 압력을 유지하기 위해 엔지니어링 실습을 통해 검증된 비율입니다. 냉각 탱크 길이와 라인 속도를 일치시키는 것도 똑같이 중요합니다. 5m/분 , 4m 탱크는 대략 48초 재료 표면 온도를 아래로 낮추기에 충분한 냉각 체류 시간 40°C , 후속 절단 작업에 대한 성형 요구 사항을 충족합니다.
5가지 주요 응용 분야: 펠릿화 기술의 실제 엔지니어링 가치
기술적 가치 과립기s 산업 간 적응력으로 입증됩니다. 다음 5개 분야는 펠릿화 공정으로 인한 구체적인 효율성 향상을 보여줍니다.
바이오매스 에너지 부문
농업 및 임업 폐기물을 바이오매스 펠릿 연료로 압축하면 다음과 같은 발열량을 얻을 수 있습니다. 4000~4800kcal/kg , 중급 역청탄 수준에 접근합니다. 펠릿 연료 연소 효율은 20% ~ 30% 느슨한 물질을 직접 연소하는 것보다 더 높으며 분진 배출이 100% 이상 감소합니다. 60% . 시간당 생산량이 1톤 처리할 수 있다 3000톤 매년 짚이나 나무 조각을 교체하는 것과 같습니다. 1500톤 표준 석탄.
화학 및 플라스틱 재활용 부문
세척 및 파쇄 후 폐플라스틱 필름은 재활용을 위해 과립기로 들어갑니다. 재활용 펠렛의 용융 지수는 다음과 같이 회복될 수 있습니다. 85% ~ 95% 처녀 재료의. PP 필름 재활용을 예로 들면, 과립화 후 부피 밀도는 다음과 같이 증가합니다. 0.15g/cm³ 느슨한 재료에 대한 0.55g/cm3 , 운송 비용을 대략적으로 절감 70% 및 창고 공간 점유 65% .
식품산업 부문
곡물 심층 가공에서 제립기는 압출된 펠릿 또는 재구성된 쌀을 생산하는 데 사용됩니다. 펠렛화는 다음과 같이 재수화 시간을 단축합니다. 40% 맛의 균일성을 크게 향상시킵니다. 예를 들어, 압출 과립화 후 옥수수 전분의 냉수 용해도는 다음과 같이 증가합니다. 8% 에 35% , 응용 프로그램 시나리오를 크게 확장합니다.
제약 제제 부문
습식 또는 건식 과립화 후 약물 분말 펠릿은 향상된 유동성을 나타냅니다. 45° ~ 55° 루스 파우더용 25° ~ 35° , 유동성이 두 배 이상 증가합니다. 이를 통해 후속 정제 압축 작업을 통해 정제 중량 변화를 줄일 수 있습니다. ±7% 에 ±3% , 경구 고형 제제의 투여 정확도를 효과적으로 보장합니다.
농업사료 부문
사료 펠렛화 후 가축 사료 섭취량은 다음과 같이 증가합니다. 10% ~ 15% , 사료전환율은 다음과 같이 향상됩니다. 8% ~ 12% . 한편, 운송 중 펠릿 사료 살포율은 이하로 유지됩니다. 3% , 느슨한 사료 손실률과 비교하면 일반적으로 15% ~ 20% . 연간 생산량이 다음과 같은 사료 기업의 경우 100,000톤 , 펠릿화 공정을 채택하면 원료 폐기물을 대략적으로 줄일 수 있습니다. 12,000톤 연간.
선택 및 구성 권장 사항: 원자재 특성을 용량 목표와 일치시키기 위한 실용 가이드
기업은 제립기를 구매할 때 원자재 특성, 용량 요구 사항, 완제품 사양 및 에너지 예산이라는 4가지 측면을 종합적으로 평가해야 합니다. 주요 선택 포인트는 다음과 같습니다.
- 원료 호환성 : 섬유 기반 소재는 롤러형 과립기에 우선순위를 두고, 열가소성 소재는 스크류 압출형에 더 적합합니다. 수분 함량을 초과하는 재료 20% 사전 건조 시스템을 갖추고 있어야 합니다.
- 용량 확장 : 실험실 규모 선택 10~50kg/h 장비, 파일럿 라인 선택 100~300kg/h , 산업 대량 생산 라인은 위의 구성을 선택합니다. 500kg/h
- 다이 홀 선택 : 일반적으로 사용되는 바이오매스 펠렛 6mm ~ 8mm 조리개, 피드 펠릿은 주로 사용됩니다. 3mm ~ 5mm , 플라스틱 재활용 펠렛은 다운스트림 사출 성형기 스크류 사양에 따라 선택됩니다. 2mm ~ 4mm
- 온도 조절 정밀도 : 온도 조절기는 다음의 정밀도를 달성해야 합니다. ±1°C 국부적인 과열 및 재료 열화를 방지하기 위해 다중 구역 독립적인 온도 제어 기능을 갖추고 있습니다.
- 블레이드 재질 : 유리섬유나 고경도 충진재를 함유한 소재를 가공할 때에는 합금강이나 카바이드 블레이드를 사용해야 합니다. 공구강 블레이드는 기존 재료에 충분합니다.
또한 듀얼 스크린 체인저가 탑재된 모델을 우선적으로 선택하는 것이 좋습니다. 듀얼 스크린 설계로 기계 정지 없이 화면 전환이 가능하며, 화면 전환으로 인한 출력 손실을 줄입니다. 8% ~ 12% 단일 화면 모델에서는 아래로 1% —연속 생산에 특히 중요합니다.
운영 및 유지 관리 필수 사항: 장비 수명을 연장하고 펠렛 품질을 보장하기 위한 주요 조치
안정적인 제립기 작동은 표준화된 유지 관리 전략에 달려 있습니다. 다음 유지보수 주기 및 검사 항목은 업계 모범 사례를 기반으로 정리되었습니다.
| 구성요소 이름 | 검사주기 | 유지보수 내용 | 수락 기준 |
|---|---|---|---|
| 스크류 및 배럴 | 매 500시간 작동 | 간격 측정, 깨끗한 탄소 침전물 | 클리어런스 0.3mm 이하 |
| 다이 스크린 필터 | 매 shift or when pressure differential exceeds limits | 화면 교체 또는 청소 | 압력차 5MPa 이하 |
| 커팅 블레이드 어셈블리 | 매 200 작동 시간 | 가장자리 마모 검사, 간격 조정 | 모서리 라운딩 0.1mm 이하 |
| 기어박스 윤활제 | 매 6개월 | 샘플 테스트, 오래된 오일 교체 | 산가 1.0mgKOH/g 이하 |
| 온도 조절 시스템 | 월간 | 열전대 교정, 가열 요소 검사 | 편차 ±1°C |
위의 유지 관리 일정을 엄격하게 준수하면 평균 고장 간격(MTBF)을 평균에서 연장할 수 있습니다. 800시간 에 over 1500시간 , 장비 고장으로 인한 펠릿 품질 변동을 제어하면서 ±2% .
업계 전망: 펠렛화 기술의 지능적이고 친환경적인 진화
과립기 기술은 기계화에서 디지털화로, 그리고 높은 에너지 소비에서 저탄소로 엄청난 변화를 겪고 있습니다. 다음 안에 3~5년 , 다음 추세는 산업 환경을 재편할 것입니다.
- 지능형 적응 제어 : 실시간 재료 특성을 기반으로 한 압출 매개변수 자체 조절 시스템은 시작 디버깅 시간을 2~3시간 에 under 20분
- 폐열 회수 및 에너지 최적화 : 냉각 및 경화 구간의 폐열을 원료 예열에 활용함으로써 전체 에너지 소비를 절감할 수 있습니다. 18% ~ 25%
- 모듈식 빠른 전환 : 다이 헤드와 블레이드 어셈블리의 모듈형 설계로 제품 사양 변경 시간을 단축합니다. 4시간 에 30분 , 소량 다품종 생산의 경제성 향상
- 전체 수명주기 데이터 추적성 : 각 펠렛 배치에 대한 생산 매개변수, 원자재 배치 및 품질 검사 결과가 블록체인에 완전히 기록되어 식품 및 제약 산업의 규정 준수 감사 요구 사항을 충족합니다.
요약하면, 펠릿화 생산의 핵심 장비인 제립기의 기술 성숙도와 구성 합리성은 재료 변환 효율성, 완제품 품질 안정성 및 생산 운영 비용을 직접적으로 결정합니다. 원자재 특성을 장비 매개변수와 정확하게 일치시키고, 예방적 유지 관리 전략을 구현하고, 지능형 업그레이드 추세에 보조를 맞춰 기업은 바이오매스 에너지, 화학 재활용, 식품 및 의약품, 농업 사료를 포함한 여러 분야에서 효율적이고 표준화되며 지속 가능한 펠렛 생산을 달성할 수 있습니다.
